全自動在線凝汽器膠球清洗裝置--凝汽器膠球清洗裝置--PLC程控系統--全自動膠球清洗系統--凝汽器膠球清洗裝置
凝汽器膠球清洗裝置可根據用戶的需求和機組冷卻水的臟污程度，預定編程系統，保證在線凝汽器膠球清洗系統自動運行。全自動在線凝汽器膠球清洗裝置可以始終保持凝汽器冷卻管內的清潔，冷卻水管具有較高的換熱系數。所以安裝膠球清洗裝置不僅可以提高發電廠的經濟效益，而且也是實現發電廠自動化管理，實現安全穩定經濟運行的有效措施。
一、全自動膠球清洗裝置的組成部分

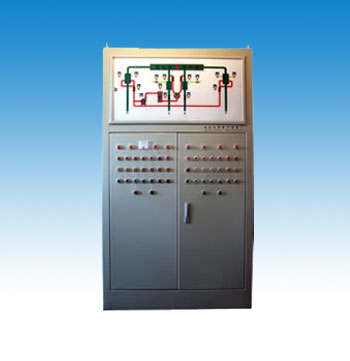

①電動強排污反沖洗二次濾網 ②電動收球網 ③電動裝球室 ④特制膠球泵 ⑤電動分匯器 ⑥PLC編程控制柜 ⑦電動球閥、膠球。

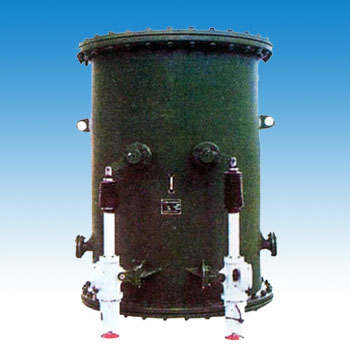

二、電動強排污反沖洗二次濾網結構形式及工作原理
電動強排污反沖式二次濾網結構形式--主要由：⑴殼體⑵不銹鋼網芯⑶傳動機構⑷減速機⑸強排污裝置、排污閥等部件組成。電動強排污反沖洗二次濾網的工作原理：經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入電動強排污反沖洗二次濾網再過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，濾網端的內外水壓差增大到控制系統規定值時（一般為400mmH2O柱），PLC指揮啟動濾網轉動機構、打開排污機構，強排污裝置將附著物排出二次濾網，待設計值恢復到正常時（一般≤340mmH2O柱），PLC指揮控制機構關閉排污閥，停止濾網轉動機構，循環往復，從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污形式。
三、電動收球網
倒“V”型收球網--是由筒體、柵網板、收球器、電動推桿、螺旋輸送機構等部件組成，收球時，柵網板呈倒“V”型，膠球雜物及水垢等沿柵網板表面下滑到收球網底部進入收球器，被水送到膠球引出管，由膠球泵抽吸進入裝球室，控這種程序不斷進行清洗。不收球時，電動推桿的曲柄機構使柵網板呈反洗狀態，此時既可以減小水阻，又可以利用水流對柵網板進行反洗，使遺留在柵網板上的雜物被水流沖去，使收球網網面始終處于清潔保證狀態，保證收球效率穩定。
倒“V”型收球網工作原理：新型倒“V”型收球網是在相應的管道中設置了一個倒“V”型柵格網，上部為循環水回水端，網板將整個管道截面全部遮擋，收球工作由此開始。倒“V”型收球網的網板、主軸、卡軸塊及緊固件等所有過流部件均可采用優質不銹鋼【304】。倒“V”型柵格網的兩片網板由兩根轉軸轉動，在非運行狀態時網板可被旋轉到一定角度，形成與水流平行的Ｈ型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減少水阻,并解決老式收球網積球卡球的問題,使收球率達98%以上。在投球運行時將網板轉回到原來的倒“V”型結構位置上。主要型式有手動（小管徑）和電動（大管徑）兩種供選用。即循環水管徑小于DN700的可選用漏斗式收球網，當循環水管徑大于DN700可選用雙板倒“V”型型收球網。

|
